!! ATTENTION !!
Les manipulations et interventions à l’intérieur des moniteurs ou sur tout matériel électrique comportes des risques importants. Prenez toute les précautions indispensables lors de vos manipulations et n’intervenez que si vous savez ce que vous faite.
Pour les novices, ne retirez pas les capots de protections et demandez à des personnes compétentes pour réaliser les interventions. Une mauvais manipulations peu endommager votre matériel et provoquer de très grave blessure.
Montage de Magus :
“Comme tu l’a écrit sur ton site, plusieurs personne n’ont pas réussi l’opération et c’est normal car il a des erreurs dans ton tableau !
Voici mes corrections:
| Moniteur | Péritel |
|
1 Rouge 2 Vert 3 Bleu 4 Synchronisation 5 Masse 6 Luminance |
15 Rouge 11 Vert 7 Bleu 20 Entrée vidéo 21 Masse 16 Fast Blanking (c’est accessoire) |
Le moniteur supporte aussi le 60Hz, pour cela il suffit de tourner le potentiomètre (petit bâton noir) à l’arrière du moniteur tant que l’image n’est pas stable.”
Note : la péritel que j’ai utiliser est une prise femelle d’un doubleur.”

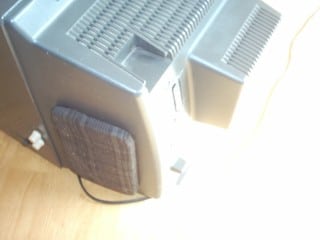

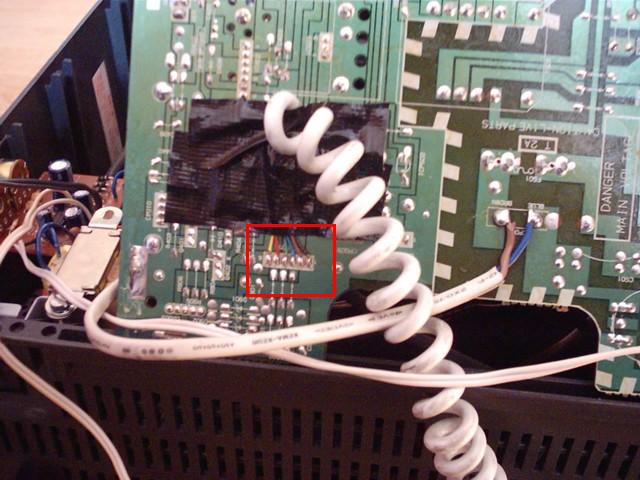

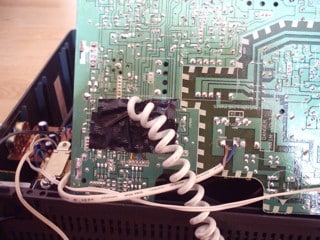

j’ai fait quelque photo du montage en question.

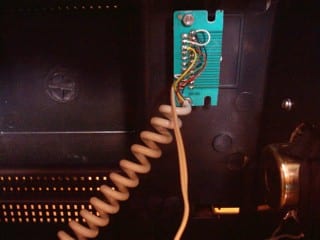

Voici la bête avec la prise péritel, le haut-parleur droit et ses boutons de réglages.
Jaune = Luminance
Rouge = Rouge
Vert = Vert
Bleu = Bleu
Brun = Synchronisation
Noir = Masse
Moniteur Péritel :
Carte > Péritel
Rouge > 15 Rouge
Vert > 11 Vert
Bleu > 7 Bleu
Synchronisation > 20 Entrée vidéo
Masse > 21 Masse
Luminance > 16 Fast Blanking
